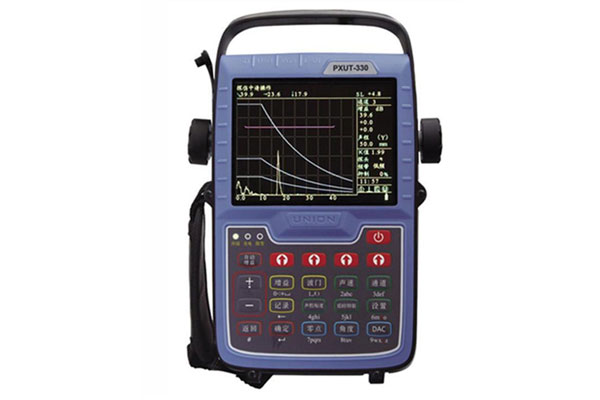

PXUT-330超聲波探傷儀
產品特點
1、獨立探傷通道(可擴展)，多種探傷工藝和標準自動生成，可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
2、增益自動調節和峰值自動搜索，使探傷既快捷又準確。
3、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。
4、具有全波、正半波、負半波、射頻四種檢波方式有助于缺陷評定。
5、DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，可進行補償與修正，DAC曲線隨增益自動浮動，隨聲程自動擴展,可方便實現深度補償。
6、缺陷回波參數(距離、水平、垂直、波幅、dB當量、孔徑值)實時顯示。
7、具有峰值記憶、回波包絡、波形凍結、曲面修正、門內展寬等功能。
8、實現波幅報警和dB值報警結合，探傷更準和便捷。
9、可按日期、工件編號和序號進行檢索和處理，可與計算機實現數據通訊和數據管理，可直接打印探傷報告。
10、實現SD卡存儲，實時連續記錄動態波形，具有VGA接口可外接投影儀、顯示器，方便培訓和教學。USB連接電腦通訊，實現數據轉存及打印。
技術參數
頻帶寬度 |
0.4～20MHz |
探測范圍 |
0～10000mm(鋼中縱波) |
增益范圍 |
110dB 0.1、1.0、2.0、6.0步進 |
探頭方式 |
單晶，雙晶，穿透 |
水平線性 |
≤0.3％ |
垂直線性 |
≤3％ |
動態范圍 |
≥32dB |
靈敏度余量 |
>60dB |
分辨力 |
≥32dB |
閘門 |
進波門(直方門、DAC門)、失波門連續可調 |
靈敏度余量 |
≥62dB(200mm—Φ2平底孔，2.5PΦ20) |
采樣頻率 |
160MHz |
聲程位移 |
0～7000mm(鋼中縱波) |
工作溫度 |
-20oC～50oC |
電源 |
16VDC，220VAC高性能鋰電池 |
工作時間 |
≥8小時 |
顯示器 |
5.7”LCD(640×480) |
外形尺寸(高×寬×厚) |
253×157×48mm |
整機重量 |
1.6Kg(含鋰電池) |
